龜甲網(wǎng)耐磨彎頭性能及質(zhì)量注意事項(xiàng)

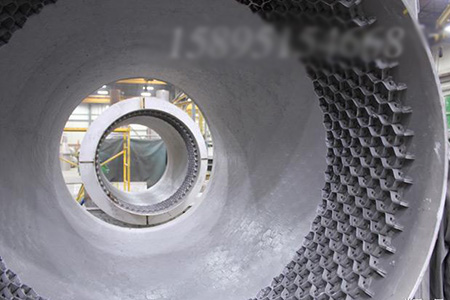

高溫龜甲網(wǎng)耐磨彎頭是用特殊結(jié)構(gòu)的鋼制龜甲網(wǎng)與鋼制彎頭內(nèi)壁牢固焊接后，形成管道內(nèi)壁填料腔，再把以復(fù)合磷酸鹽為膠粘劑，以50ALo高鉻釩土等微粉作為填料混合攪拌后制成復(fù)合耐磨膠泥狀材料并填在龜甲網(wǎng)格中搗打振實(shí)，自然固化后形成金屬與非金屬牢固結(jié)合的耐磨復(fù)合材料管道。龜甲網(wǎng)耐磨彎頭道可在-50～1000℃溫度范圍內(nèi)使用；耐磨內(nèi)襯層在815℃*3h高溫下測試，抗拉強(qiáng)度在11.5MPa以上，抗壓強(qiáng)度可達(dá)85Mh。

耐溫耐磨襯里材料性能

密度（kg/m³）：≥2700
抗拉強(qiáng)度（815℃*3h）/MPa：≥11.5
抗壓強(qiáng)度（815℃*3h）/MPa：≥85
磨損量（g/m²）：≤6

注意事項(xiàng)

內(nèi)襯的金屬龜甲網(wǎng)材料表面應(yīng)表面應(yīng)平整密實(shí)，不得有鼓脹、疏松、流淌、扒縫、剝落和蜂窩麻面等缺陷，平整無裂紋、氣孔、夾雜物。
