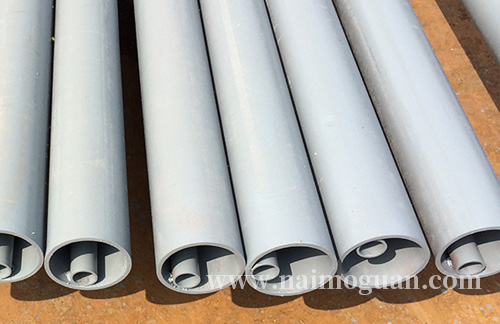

氣力輸灰雙套管

產品介紹

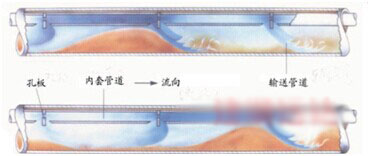

雙套管氣力輸灰技術是國外八十年代中期興起的一 項正壓濃相氣力輸灰技術，其主要特點是在輸送管道內部裝設有一直徑較小的內管，內管每隔一定的間距開設 有的開口。當輸送管道中某處發生物料堵塞時，堵塞前方的輸送壓力加高而迫使輸送氣流進入內管，進入內管的壓縮氣流從堵塞下游的開口以較高的速度流出， 從而對該處堵塞的物料產生擾動和吹通作用(見圖)，保證管內物料的正常輸送。

產品功能

• 節能減排
• 火力發電廠氣力除灰、氣力輸渣
• 鋼鐵化工廠高爐灰、轉爐灰、球團灰輸送
• 煤粉輸送
• 其它粉體輸料輸送

主要性能指標

• 密相輸送：在同等工況下，灰氣比比其他輸送系統高30%。
• 低速度輸送：起始速度為2-5m/s，末端流速不超過15m/s。
• 管道磨損輕：氣力輸灰雙套管比普通碳鋼輸灰管道壽命達10年以上。
• 低輸送能耗：噸公里能耗不高于4kwh。
• 輸送出力大：同等工況下，系統輸送能力比其它系統大30%。
• 輸送距離長：實際工程輸送距離達2000m以上，實驗 距離4500m。

產品特點

• 輸送管道采用特殊的雙套管結構，輸送機理。
• 低正壓密相氣力輸送，輸送效率高。
•  無壓起動：系統運行時，出料閥先打開，進氣閥再打開， 保證起始速度由“0”開始緩慢上升，降低了對閥門和管道的磨損。
• 單位時間輸送次數少：系統采用“量多次少”的輸送方 式，每次輸送較多灰量，減少單位時間內的輸送次數（每 小時循環持?jǐn)?shù)一般不超過6次,符合新版火力發電廠除灰設 計技術規程DL/T5142-2012要求），從而可以大大延長設備使用壽命。
•  輸送速度低，設備磨損小。
•  系統出力大，輸送能耗小。
•  可長距離輸送而不堵管，系統運行性高。工程試驗輸送距 離4500m，工程實際輸送距離2200m。
• 系統以單元運行，配置簡單、使用方便、可靠性高。
• 本系統配備自動控制系統，操作簡單方便。
• 適應能力強，可用于大顆粒、大比重物料的輸送。

性能指標對比表

技術參數	雙套管輸灰系統	常規倉泵輸灰系統
輸送壓力	＜0.4Mpa	＜0.6Mpa
輸送距離	＞1000m	＜700m
灰氣比	比常規倉泵大30%
初速度	＜5m/s	～10m/s
未速度	＜15m/s	～20m/s
電耗	2～4Kwh	9～20Kwh
磨損	小	大
運行性	不堵管	易堵管
