除灰彎頭處渦流的影響加劇內側磨損
日期:2015-05-29 23:47 關注: 次
擴散效應引起彎頭處水流從內外側相應的脫離，同時水流因慣性力的影響向外側方向移動，從而加強了水流對內側的脫離。由于轉彎時水流發生的慣性力離心力與流速的平方成正比，而流核中的流速大于側壁處的流速，在兩力(離心力和壓力)的差值影響下，發生離心力對曲率中心的力距，促使水流旋轉形成渦流。

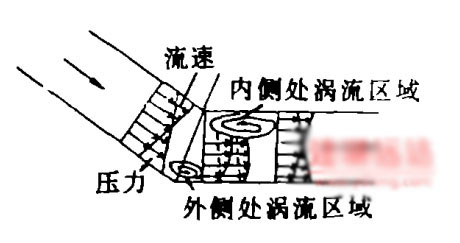

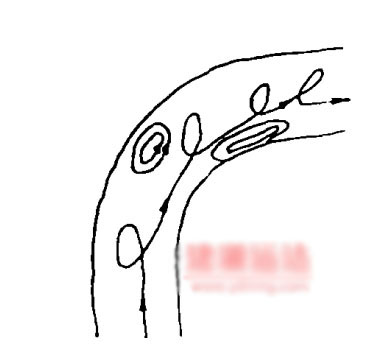

水流脫離外側而產生的渦流區域較小，僅充滿轉彎角，而脫離內側促使強烈的渦流形成，其區域遠離彎曲，見圖下邊2張圖。
由上2張圖看出，彎頭內側產生的渦流區域較大。由于渦流的作用造成水流多次沖刷撞擊彎頭內側，并且產生相應的渦流加速度，使此處的流速大大增加，從而加劇了內側的磨損程度。另外，彎管的轉彎角愈大，管中的渦流，尤其是內外側的渦流形成也愈強烈，內側的渦流區域愈大。
從包頭二電廠除灰管道彎頭磨損漏泄情況看，90°的彎頭比較多，45°的彎頭較少，都是內側渦流區域發生漏泄，這說明渦流對彎頭內側磨損的影響是很大的。
焊接彎頭對磨損的影響
包頭第二熱電廠除灰管道彎頭全部是焊接彎頭，由于焊接彎頭是把直管段切割成梯形段拼焊而成的，彎頭的彎曲軸線不是圓滑的圓弧，為折線，彎曲半徑小，對介質的流動阻力大，也加速了管道的磨損。
